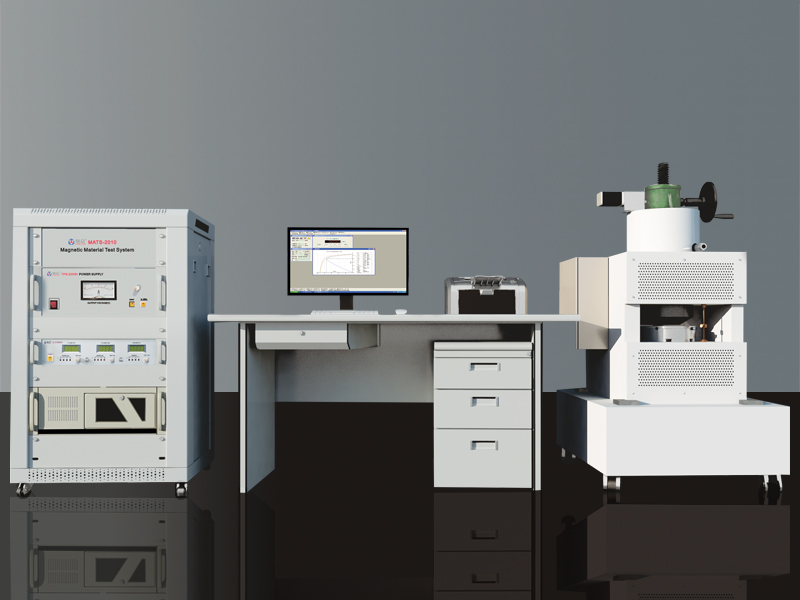

MATS-2010H永磁測量裝置可自動測量永磁材料的磁滯回線和退磁曲線，準確測量剩磁Br、矯頑力Hcb、內稟矯頑力Hcj和最大磁能積(BH)max等磁特性參數。
裝置采用ATS結構，用戶可根據自己的需要來定制不同的配置：根據被測樣品的內稟矯頑力和尺寸大小確定電磁鐵的型號和對應的測試電源功率；根據測試方法選擇不同的測量線圈和探頭；根據樣品的形狀決定是否選擇夾具；根據測試要求決定是否選擇加熱裝置等等。
產品特點
自動設定最佳的勵磁電壓和磁通計、磁強計的量程檔位;
自動測量鐵氧體、橡塑磁體和鋁鎳鈷等一般永磁材料的飽和磁滯回線和磁特性參數：Js、Br、HcB、HcJ、(BH)max和 rec;

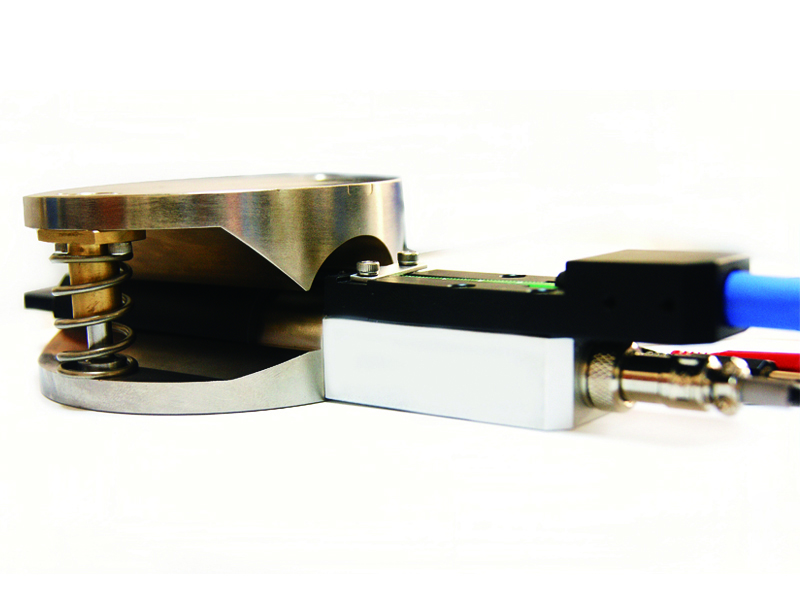

選配加熱極頭和溫控裝置對鐵氧體、鋁鎳鈷和稀土材料進行高溫（最高可達 220℃）下的磁性能檢測;
選配瓦形夾具，可直接測量鐵氧體磁瓦;
測試項目
自動測量鐵氧體、橡塑磁體和鋁鎳鈷等一般永磁材料的飽和磁滯回線和磁特性參數：Js、Br、HcB、HcJ、(BH)max和μrec;
自動測量粘接釹鐵硼、燒接釹鐵硼和釤鈷等稀土永磁材料在第二象限的退磁曲線和磁特性參數Br、HcB、HcJ、Hk(H90)、(BH)max;
測試樣品的形狀可為圓環，圓餅，方塊和其它不規則的形狀;
可選配瓦形工裝直接測量電機磁瓦;
可選配溫控裝置測量永磁材料在（50?250℃）不同溫度條件下的磁性參數;

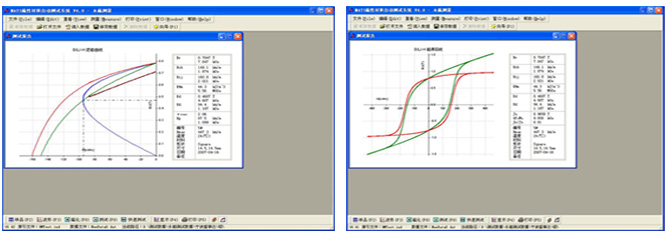

軟件界面

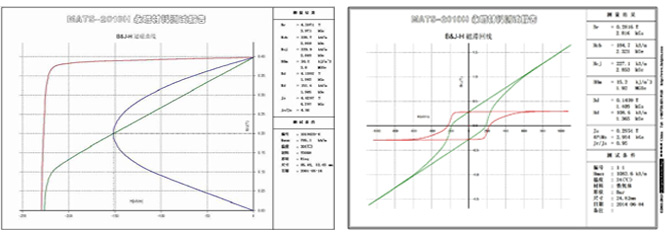

曲線界面
技術參數
測試AlNiCo標樣
|
被測參數 |
Br(%) |
Hcb(%) |
Hcj(%) |
(BH)max(%) |
|
不確定度(k=2) |
1 |
1 |
1.5 |
2 |
|
重復性(恒溫) |
± 0.3 |
± 0.3 |
± 0.3 |
± 1 |
選配件

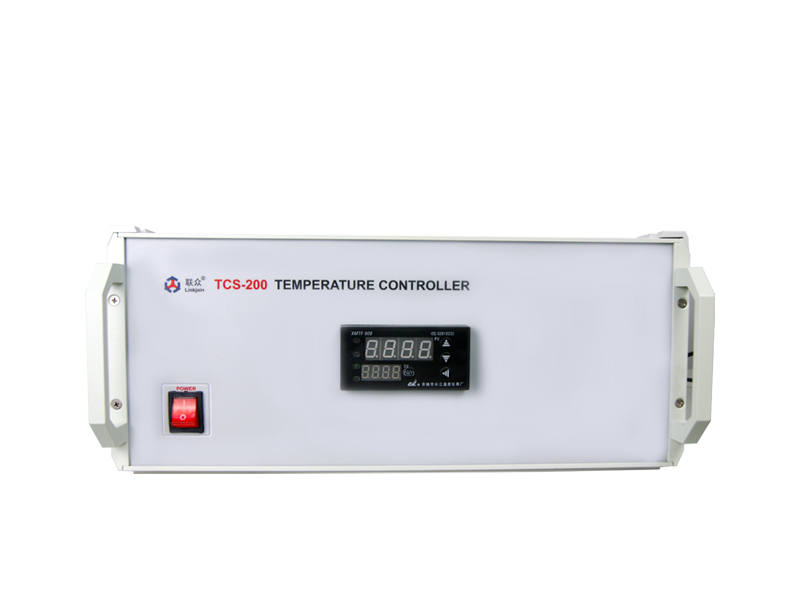

1、TCS系列溫控電源
|
型號 |
TCS-200 |
TCS-250 |
|
最大輸出功率 |
800w |
1200w |
|
溫度控制范圍 |
50～200℃ |
50～250℃ |
|
控溫精度 |
±1°C |
|
備注 |
需與加熱極頭配套使用 |
3、電磁鐵

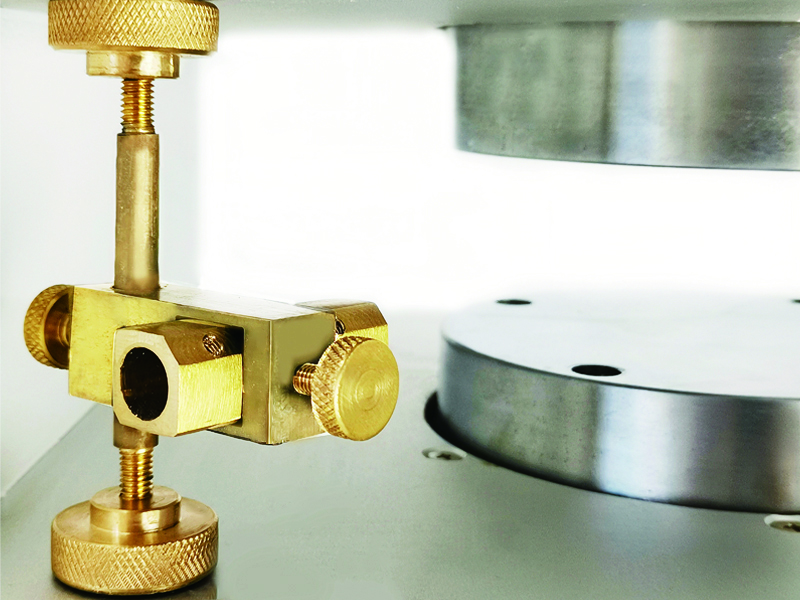

DCT系列測試電磁鐵為立式結構，極柱直徑為130、150mm、250mm,軛鐵、極頭和極柱均采用DT4C電工純鐵，剩磁小，磁導率高，使得電磁鐵整體尺寸大為減小。精密加工，上下極柱垂直對心度不超過公差等級9級，極頭鍍鉻后表面光潔度不低于8。配置極柱鎖緊機構與霍爾探頭支架，結構緊湊。
|
型號 |
130mm |
150mm |
250mm |
|
極頭直徑 |
130mm |
150mm收縮到80mm |
250mm收縮到80mm |
|
極頭間距 |
0～50mm（連續可調） |
0～50mm（連續可調） |
0～80mm（電動連續可調） |
|
最大磁場 |
1.5T（極頭間距為10mm，線圈電流為20A時） |
2.4T（極頭間距為10mm，線圈電流為30A時） |
3.0T（鐵鈷極頭間距為10mm，線圈電流為60A時） |
