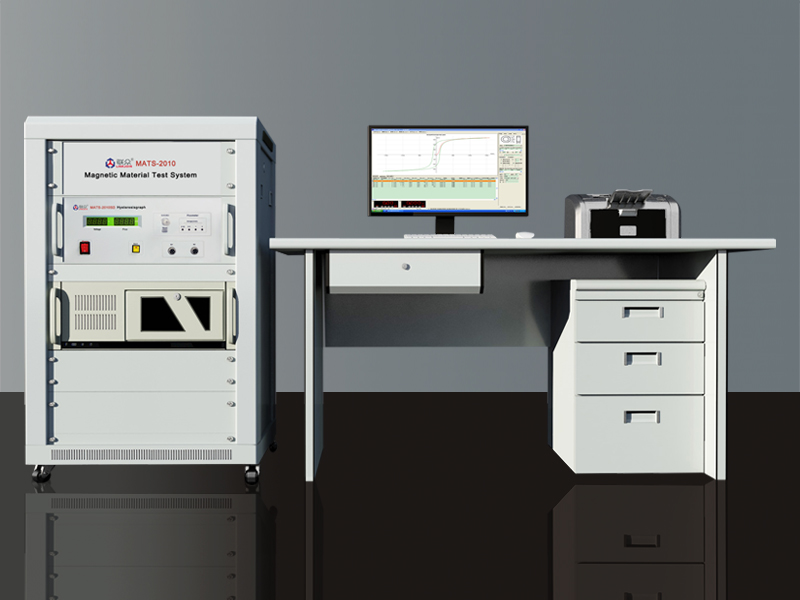

MATS-20X0SD軟磁直流測量裝置可自動測量軟磁材料在靜態（直流）條件下的基本磁化曲線和磁滯回線，準確測量起始磁導率μi、最大磁導率μm、飽和磁感應強度Bs、剩磁Br、矯頑力Hc和磁滯損耗Pu等靜態磁特性參數；
MATS-20X0SD軟磁直流測量裝置是依照經典沖擊法的測量原理，采用計算機控制技術和A/D、D/A相結合，以電子積分器取代傳統的沖擊檢流計，實現微機控制下的模擬沖擊法測量，不僅可以完全消除經典沖擊法中因使用沖擊檢流計所帶來的非瞬時性誤差，而且測量精度高、速度快、重復性好，可消除各種人為因數的影響，為研究材料磁化過程機理提供可靠的依據；
產品特點
積分器的零點漂移通過軟件自動修正;
采用模擬沖擊法測量基本磁化曲線和磁滯回線，測量準確度高;
設備自帶退磁功能;
測試項目
1、閉路樣品測量（環形、矩形、EE形、EI形和U形等）
|
序號 |
測量材料 |
測量參數 |
適用標準 |
|
1 |
電工純鐵
非晶/納米晶
坡莫合金
電工鋼（硅鋼）
軟磁鐵氧體
金屬磁粉芯
…… |
起始磁導率μi
最大磁導率μm
飽和磁感應強度Bs
剩磁Br
矯頑力Hc
磁滯損耗Pu
基本磁化曲線
磁滯回線 |
GB/T 13012-2008
IEC 60404-4 |
|
2 |
磁滯合金 |
最大磁導率點對應的比磁滯損耗Pu
最大磁導率點對應的凸起系數Ku
最大磁導率點對應的磁場強度Hu
最大磁導率點對應的磁感應強度Bu |
GB/T14988-2008 |
2、開路測量（條狀、片狀、棒狀）
|
序號 |
測量材料 |
測量方法 |
測量參數 |
適用標準 |
|
1 |
奧氏體不銹鋼等弱磁材料 |
螺線管法 |
相對磁導率ur（1?4） |
GJB 937-90 |
|
2 |
磁溫度補償合金 |
螺線管法 |
磁場為8000A/m（100Oe）下的磁感應強度B和磁感應強度隨溫度的減落差 |
JBT 9501-2002 |
|
3 |
電工鋼
電工純鐵
精密合金
…… |
磁導計法 |
磁感應強度Bs
剩磁Br
矯頑力Hc
磁滯回線 |
GB/T 13012-2008 |
|
4 |
非晶/納米晶
電工純鐵
精密合金 |
螺線管法 |
磁感應強度Bs
矯頑力Hc |
無標準 |
|
5 |
磁性防偽油墨
磁性防偽標簽 |
螺線管法 |
矯頑力Hc |
無標準 |

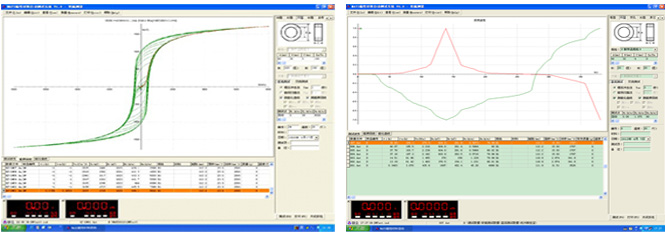

軟件界面

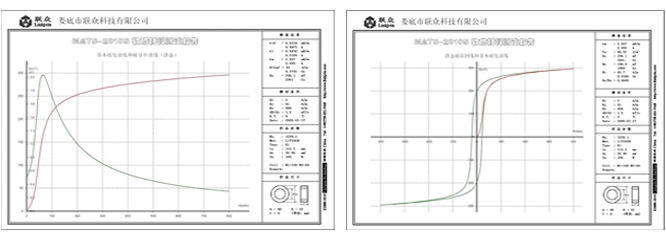

曲線界面
技術參數
依據國標GB/T 13012-2008，采用沖擊法測量坡莫合金環形試樣，技術指標如下：
|
被測參數 |
Bs(%) |
Br(%) |
Hc(%) |
μm(%) |
μi(%) |
|
不確定度(k=2) |
1 |
1 |
1.5 |
2 |
5 |
|
重復性(恒溫) |
± 0.5 |
± 0.5 |
± 0.5 |
± 1 |
±3 |
依據國軍標GJB937-90，采用螺線管對弱磁材料開路樣品測試時，技術指標如下：
|
被測參數 |
μr (%) |
|
不確定度(k=2) |
2 |
|
重復性(恒溫) |
± 1 |
依據國標GB/T13012-2008，采用A類磁導計對軟磁材料開路樣品測試時，技術指標如下：
|
被測參數 |
Bs(%) |
|
不確定度(k=2) |
2 |
|
重復性(恒溫) |
± 1 |
選配件

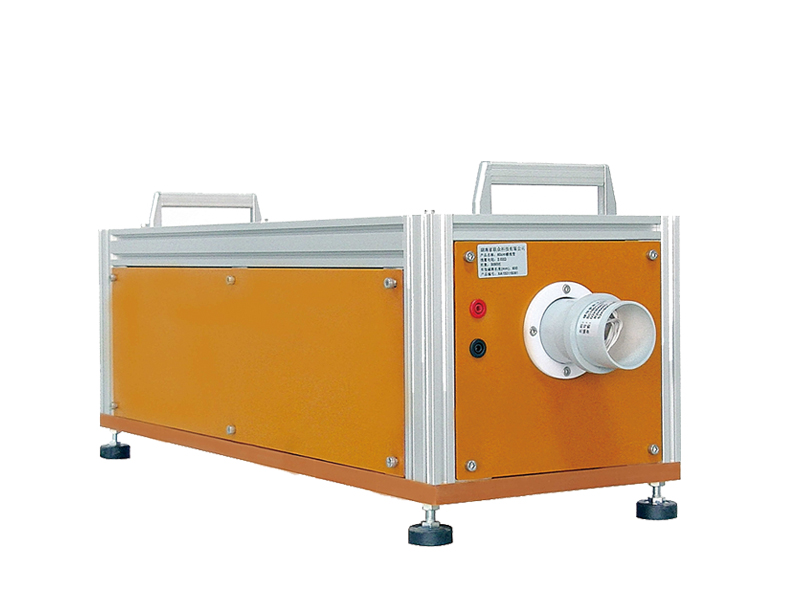

1、LXG-0530標準螺線管
符合國家軍用標準GJB 937-90和國家計量檢定規程JJG 407-86的規定，可與MATS-2010SD軟磁直流測量裝置配套使用。適合于測量相對磁導率μr在1～4范圍內的弱磁材料（如不銹鋼等）。適合于測量電工純鐵的矯頑力Hc、飽和磁感應強度Bs。
適合于測量非晶帶的起始磁導率μi、最大磁導率μm、飽和磁感應強度Bs、剩磁Br、矯頑力Hc、磁滯損耗Pu和磁各向異性能Ku等。
|
參數 |
技術指標 |
|
適用標準 |
GJB 937-90 |
|
測量參數 |
相對磁導率ur |
|
測試樣品種類 |
條狀、棒狀、片狀 |
|
長 度 |
50cm |
|
最大磁場 |
30kA/m |
|
試樣規格 |
長徑比＞20：1 |

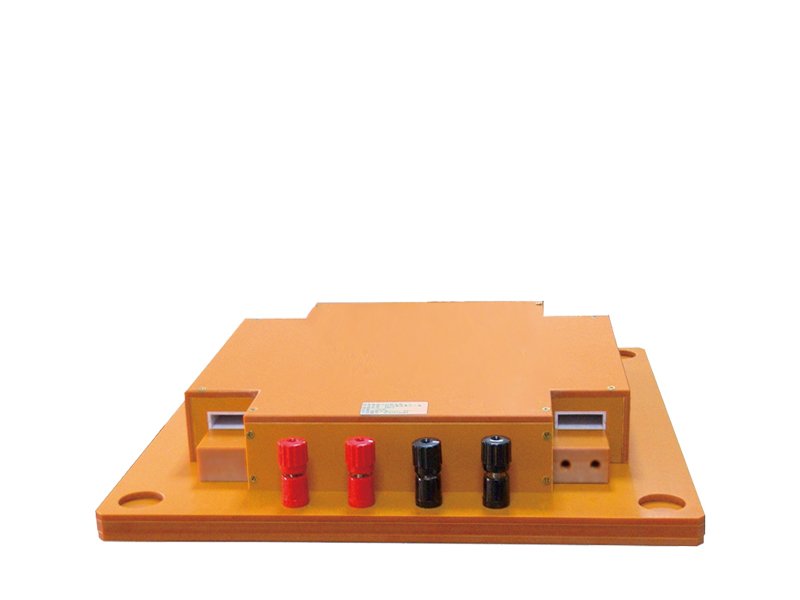

2、ES-700愛潑斯坦方圈
|
參數 |
技術指標 |
|
適用標準 |
GB3655-2008和IEC 60404-2 |
|
用 途 |
硅鋼片直流磁性能測量 |
|
等效磁路 |
940mm |
|
匝 數 |
N1=N2=700匝 |
|
樣品尺寸 |
寬30mm±0.2mm,長280～320mm±0.5mm |
|
試樣質量 |
240g∽1000g |
|
適用頻率 |
直流 ∽400Hz |
3、A類磁導計
|
參數 |
技術指標 |
|
適用標準 |
GB/T 13012-2008 |
|
測量參數 |
飽和磁感應強度Bs |
|
測試樣品種類 |
條狀、棒狀、片狀 |
|
最大磁場 |
120kA/m |
|
試樣規格 |
長度＞250mm |
4、非標磁導計
|
參數 |
技術指標 |
|
參照標準 |
GB/T 13012-2008 |
|
測量參數 |
飽和磁感應強度Bs |
|
測試樣品種類 |
根據樣品形狀和尺寸定制 |
|
最大磁場 |
30kA/m |
|
試樣規格 |
根據樣品形狀和尺寸定制 |
