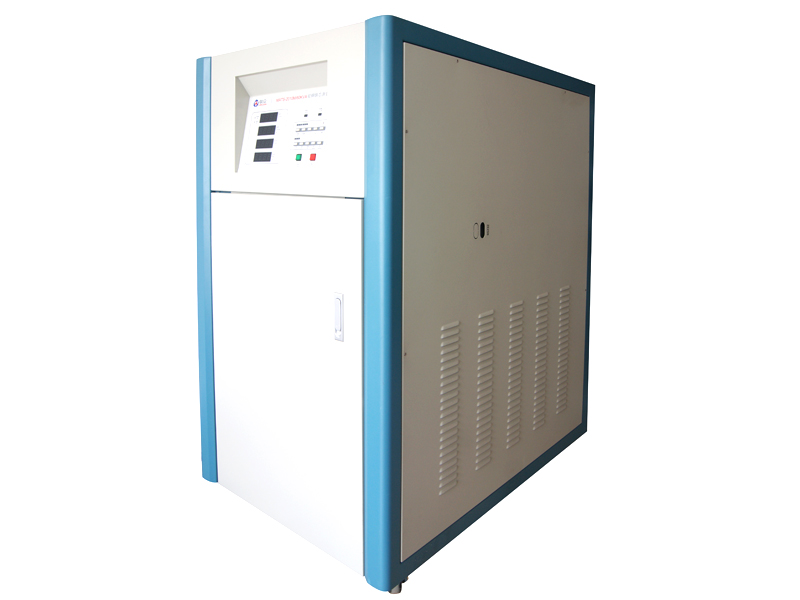

ATS-40XM硅鋼鐵芯測量裝置
ATS-40XM硅鋼鐵芯測量裝置主要用于高鐵電機、船用電機、風力發電機、防爆電機和小型發電機等定子鐵芯的測量。ATS-400系列硅鋼鐵芯測量裝置通過對鐵芯在工頻條件下空載電流和鐵芯損耗測量，可直觀評價定子鐵芯磁特性；
裝置隨機配置紅外溫度測試儀，用于對鐵芯各部位溫升的測量，可實時觀測定子鐵芯局部熱點和溫升特性。裝置可通過 PC上軟件對電源進行控制和讀取， PC軟件具有自動測量、測試數據實時顯示、測試結果保存、測試方案保存等功能。
ATS-40XM硅鋼鐵芯測量裝置主要用于高鐵電機、船用電機、風力發電機、防爆電機和小型發電機等定子鐵芯的測量。ATS-400系列硅鋼鐵芯測量裝置通過對鐵芯在工頻條件下空載電流和鐵芯損耗測量，可直觀評價定子鐵芯磁特性；
裝置隨機配置紅外溫度測試儀，用于對鐵芯各部位溫升的測量，可實時觀測定子鐵芯局部熱點和溫升特性。裝置可通過 PC上軟件對電源進行控制和讀取， PC軟件具有自動測量、測試數據實時顯示、測試結果保存、測試方案保存等功能。
產品特點
可測量電機定子的鐵芯損耗，實時顯示勵磁電流、感應電壓、鐵芯損耗和頻率;
可通過紅外熱像儀檢測定子鐵芯在工作磁感下的溫升情況和局部發熱點分析;
單線圈鎖定初級電壓和雙線圈鎖定次級電壓兩種測試模式;
有數據庫功能,可將測試數據輸出到EXCEL中，便于對測試結果進行分析；
可將測試報告轉換（保存）為圖片文件，以方便在論文中插圖；
| ATS-40XM硅鋼鐵芯測量裝置適用于高鐵電機、船用電機、風力發電機、防爆電機和小型發電機（直徑小于1米，重量小于1噸）等定子鐵芯的測量。 | ||
| 測量方法 | 單線圈法 | 雙線圈法 |
| 測試項目 |
勵磁電流 感應電壓（初級） 鐵芯損耗 頻率 鐵芯溫度 鐵損局部熱點 |
勵磁電流 感應電壓（次級） 鐵芯損耗 頻率 鐵芯溫度 鐵損局部熱點 |
技術參數
| 型號 | ATS-400M | ATS-401M |
| 輸入電源 | 三相四線， AC：380V±10%， 50Hz±5% | 三相五線 ，AC：380V±10%，50Hz±5% |
| 輸出容量 | 30kVA正弦波 | 60kVA正弦波 |
| 輸出頻率 | 45.0~65.0Hz | 45.0~65.0Hz |
| 頻率穩定度 | ≤0.1% | ≤0.1% |
| 輸出額定電流 | 300A,分辨力：0.1A/1A； | 600A,分辨力：0.1A； |
| 輸出電壓 | 100V單相輸出,分辨力： 0.1V； | 1V-100V單相輸出,分辨力：0.1V； |
| 電壓測量精度 | 精度：0.2%×讀數值+0.2%×滿量程值 | 精度：±0.8%×讀數值 +0.2%×滿量程值 |
| 電流測量精度 | 精度：0.3%×顯示值+0.3%×額定輸出值 | 精度：±2%×顯示值 +1%×額定輸出值 |
| 頻率測量精度 | 分辨力： 0.1Hz精度：0.05% | 分辨力：0.1Hz；精度：±0.1% |
| 功率測量精度 | 精度：0.45%×讀數值 +0.45%×滿量程值 | 5%（阻性負載） |
| 保護裝置 | 短路保護，過載保護，功率器件過熱保護 | |
| 通信接口 | RS232 | |
| 使用環境 | 環境溫度：23±5℃；環境濕度：30～75%RH | |

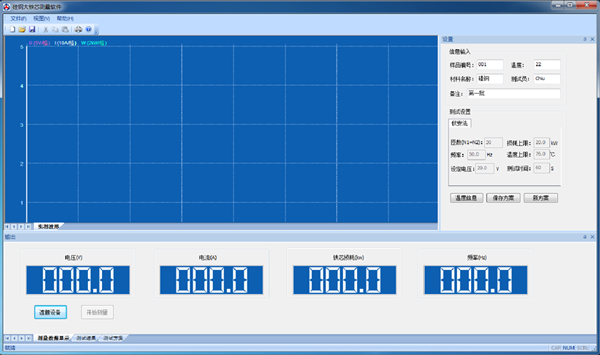

測量軟件界面
標準配置
| 部件名稱 | 型號規格 | 數量 | 單位 | 備注 |
| 硅鋼鐵芯測量裝置 | ATS-40X/XXkVA | 1 | 套 | |
| 測量軟件 | SMTest –A | 1 | 套 | |
| 工控計算機 | 研華IPC-510 | 1 | 套 | |
| 液晶顯示器 | 聯想18.5' | 1 | 臺 | |
| 紅外熱像儀 | 福祿克TiS系列產品 | 1 | 臺 | 測量范圍-18℃～250℃ |
| 標準機柜 | 600mm*600mm*900mm | 1 | 個 | 贈送 |
